标准机架式直流电源 1U

< >

1U机型最大功率可达5KW，重量仅7.5Kg，本系列产品规格电压最高可到2020V，电流最大可到525A，内置PFC功率因数校正电路，输入电压满足全球电网宽范围应用。

产品介绍
产品规格

产品简介

1U机型最大功率可达5KW，重量仅7.5Kg，本系列产品规格电压最高可到2020V，电流最大可到525A，内置PFC功率因数校正电路，输入电压满足全球电网宽范围应用。
具有恒电压（CV）和恒电流(CC)两种工作模式，并在运行模式之间自动切换，还具有内置的用户可设置的恒功率(CP)限制模式，内置模拟程控（5V/10V/5K/10K）信号、USB、LAN、CAN、RS-232/485通信接口，支持Modbus-RTU和SCPI行业标准通信协议，用户可根据需要进入菜单选择自己需要的协议与通讯模式。

产品特点

1、19英寸机架式高功率密度直流电源（1U最大可达5KW）
2、输入有源功率因数校正
3、内置LAN、USB、RS-232、RS-485、CAN接口
4、OLED显示屏5位显示，支持中、英文双语言菜单切换显示
5、最终设置记忆功能
6、自动启动/安全启动：用户可选择
7、高分辨率16位ADC和DAC
8、任意波形曲线和LIST编程动态输出
9、恒压/恒流/恒功率运行模式
10、电压和电流斜率控制
11、内阻编程模拟
12、本地/遥感-软件控制
13、内置远程隔离模拟程序/监控接口
14、用于ATE和OEM应用的19“机架安装功能
15、支持Modbus-RTU和SCPI行业标准通信协议

额定输出值			AIYS-*LV 系列可选范围
电压可调范围（*1）		V	0～额定值可调（最高可选2020V）
电流可调范围（*2）		A	0～额定值可调（最高可选525A）
额定功率（OPP=105%额定值）		W	1000W至5000W

输入特性
输入电压／频率		--	A：单相85Vac~265Vac / 47~63Hz
功率因数（典型值）		--	0.99@100Vac，0.98@200Vac额定输出功率。
效率（@100/200Vac满载时）		%	87/89

恒压模式(CV)
源效应（*3）		--	额定输出电压的0.01%
负载效应（*4）		--	额定输出电压的0.01%+5mV
纹波和噪声（p-p，20MHz）		mV	0.01%
纹波r.m.s.5Hz~1MHz		mV	0.2%
温度系数(PPM/°C)		--	额定输出电压的50PPM/°C（30分钟热机后）
温度稳定性		--	额定输出电压的0.01%（30分钟热机后，恒定的输入、负载、室温8小时后测量）
加热漂移		--	小于额定输出电压的0.01%+2 mV（开机30分钟后)）
最大补偿电压（*5）		V	5
上升响应时间（*6）		mS	100
下降响应时间（*7）	满载	mS	200
	空载	mS	5000
瞬态响应时间		mS	≤2mS（当负载变化为额定输出电流的10～90%时，输出电压在其额定输出的0.5%范围内恢复的时间）
启动延时		≤	6S

恒流模式(CC)
源效应（*3）	--	额定输出电流的0.02%+2mA
负载效应	--	额定输出电流的0.02%+5mA
纹波r.m.s.@5Hz~1MHz	mA	≤10
温度系数(PPM/°C)	--	额定输出电流的70PPM/°C（30分钟热机后）
温度稳定性	--	额定输出电流的0.01%（30分钟热机后，恒定的输入、负载、室温8小时后测量）
加热漂移	--	小于额定输出电流的±0.25% (开机30分钟后)

模拟程控（隔离）
输出电压编程	--	0~5V或0~10V对应0~100%输出电压值；精度：额定输出电压的±0.15%
输出电流编程	--	0~5V或0~10V对应0~100%输出电流值；精度：额定输出电流的±0.4%
输出电压回检	--	0~5V或0~10V对应0~100%输出电压值；精度：额定输出电压的±0.5%
输出电流回检	--	0~5V或0~10V对应0~100%输出电流值；精度：额定输出电流的±0.5%
远程开关机	--	高低电平或干接点信号控制电源开关机

功能
串/并联运行	--	支持同规格型号串/并联运行扩展电压、电流、功率；并联为主从运行模式自动均流。
恒功率控制	--	额定功率范围内功率可自由设定实现恒功率控制模式
可变输出阻抗	--	模拟串联电阻。电阻范围：1~1000mΩ。
电压和电流斜率控制	--	可编程输出上升和下降斜率。编程范围：0.0001~999.9V/mS或A/mS
LIST动态输出	--	可保存4个LIST程序文件，每个文件最多可编辑200步数据；有循环、连续、单步三种执行模式可选。
定时器功能	--	0-9999分钟可设定
快捷数据存储/调用	--	可储存4组常用的电压/电流等参数工作数据，通过面板数字按键快速调取
任意波形	--	快捷的常用标准波形编辑功能 (待升级)
保护	--	输出过压、过流、过载、过温、短路、输入欠压、过压保护

数字程控
电压编程精度	--	额定输出电压的0.05%
电流编程精度	--	实际输出电流的0.1%+额定输出电流的0.2%
电压编程分辨率	--	额定输出电压的0.002%
电流编程分辨率	--	额定输出电流的0.002%
电压回读值精度	--	额定输出电压的0.05%
电流回读值精度	--	额定输出电流的0.2%
电压回读值分辨率	F.S.	0.003%
电流回读值分辨率	F.S.	0.006%
数字通信接口	--	标配USB/RS-232/RS-485/CAN接口，可选配LAN接口；同时支持Modbus-RTU和SCPI行业标准通信协议

面板监控
操作方式	--	编程器旋钮+数字按键+多功能按键
显示方式	--	5位OLED屏显示输出电压、电流、功率，工作状态等信息；支持中、英文双语言菜单切换显示
电压显示精度	--	额定输出电压的0.05%±1个字
电流显示精度		额定输出电流的0.2%±1个字
电压设定值精度	--	额定输出电压的0.05%
电流设定值精度	--	实际输出电流的0.1%+额定输出电流的0.2%
设定值分辨率	--	5位OLED, 显示格式：99999，当前值降一位，小数点自动升一位，最高分辨率为：0.001
显示值分辨率	--	5位OLED, 显示格式：99999，当前值降一位，小数点自动升一位，最高分辨率为：0.001

环境适用性
工作环境温度	°C	S：民用级（0℃～+50℃）；
储存温度	°C	S：民用级（-20℃～+70℃）；
工作湿度	%	20~90%RH（无结露
储存湿度	%	10~95%RH（无结露）
散热方式	--	强制风冷，风扇转速由温度和负载电流大小控制

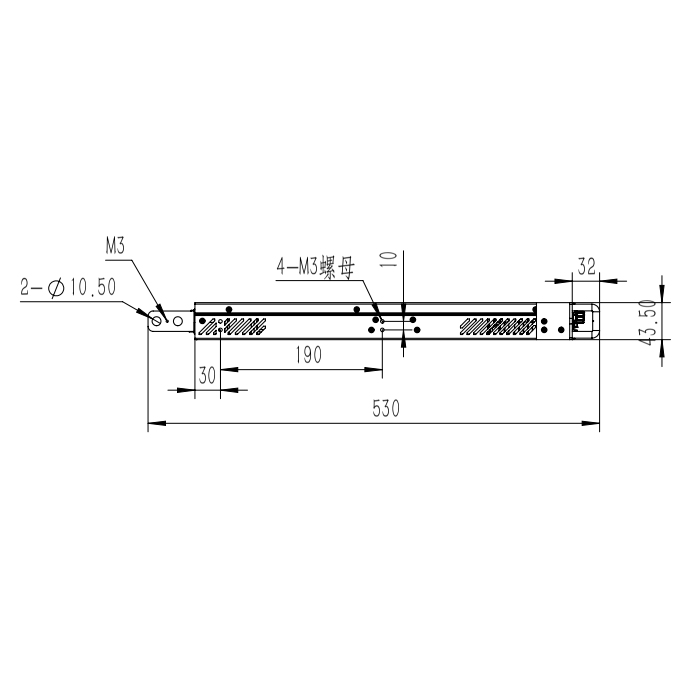

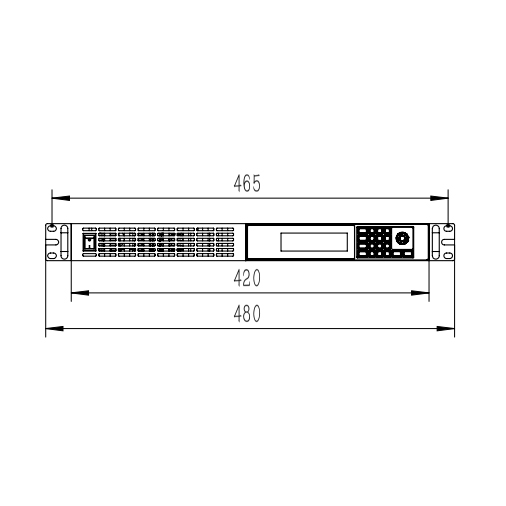

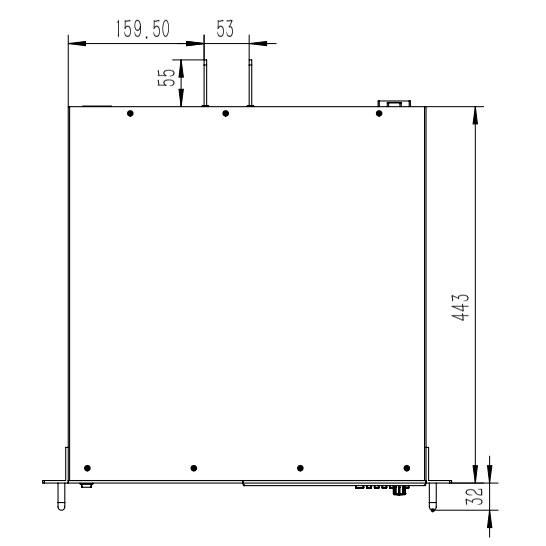

外形尺寸 / 重量
尺寸（不包含输出铜排等）	mm	宽420mm、高44mm、深442mm （标准1U）
重量	Kg	约5.5Kg

订货信息

请说明输出最高电压，最大电流值。也可依照您的规格要求定制各种型号规格大功率高压直流电源。欢迎来电咨询！022-6093-0511、022-6093-0522，我们将针对您的规格要求作详细的技术指标和报价单供您参考。恭候您的垂询
